Solid State Relay

Solid State Relay (ACのスイッチ)のテスト.
Lチカ.
ただし, デバイスを

  • 白熱灯風LED
  • 青の蛍光灯
  • Lightface(nittoh様よりお借りしているもの)

を使用して比較.
SSR自体は延長ケーブルの途中を切って取り付けた.

SSRとして使用したのは秋月のもの:
http://akizukidenshi.com/catalog/g/gK-00203/

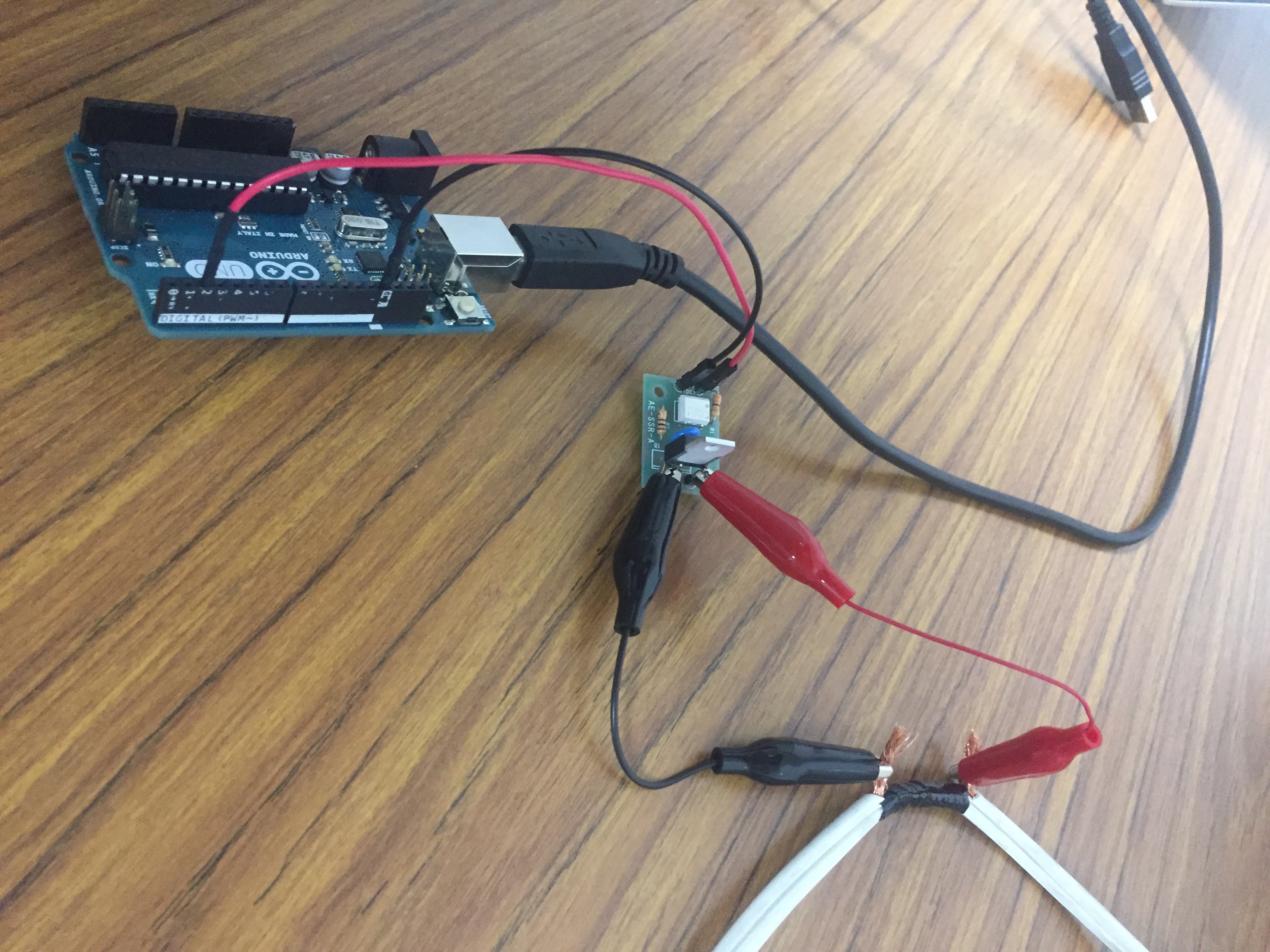

配線はこんな感じ:

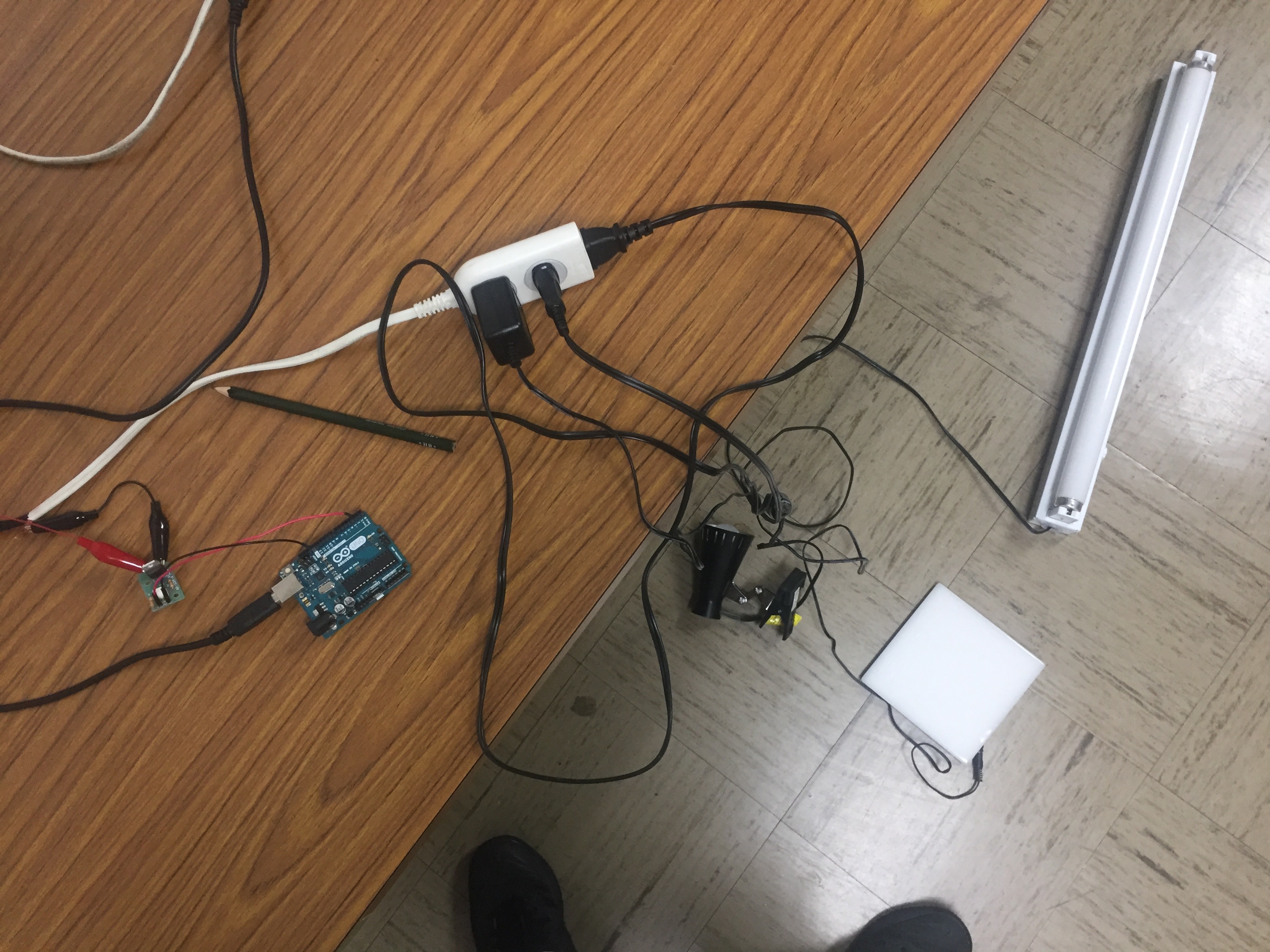

全体:


DCのinputは
>

  • : 2番pin
  • : GND

というシンプルさ.

codeは今回はarduinoでHIGH/LOWしてるだけ.
本質的にはほんとにLチカと一緒.

const int ssrPin = 2;

void setup() {
 pinMode(ssrPin, OUTPUT);
}

void loop(){
  digitalWrite(ssrPin, HIGH);
  delay(2000);
  digitalWrite(ssrPin, LOW);
  delay(1000);
  digitalWrite(ssrPin, HIGH);
  delay(2000);
  digitalWrite(ssrPin, LOW);
  delay(1000);
  digitalWrite(ssrPin, HIGH);
  delay(500);
  digitalWrite(ssrPin, LOW);
  delay(4000);
  for(int i=500; i<100; i-=-50){
    digitalWrite(ssrPin, HIGH);
    delay(i);
    digitalWrite(ssrPin, LOW);
    delay(i);
  }
  for(int i=1; i<=10; i++){
    digitalWrite(ssrPin, HIGH);
    delay(100);
    digitalWrite(ssrPin, LOW);
    delay(100);
  }
}

動作はこんな感じ:
https://youtu.be/KP1Ar_sjo9A

遊びで無駄にHIGH/LOWしてるけど, 実質はホントにloop内の最初の4行くらいでOK

const int ssrPin = 2;

void setup() {
 pinMode(ssrPin, OUTPUT);
}

void loop(){
  digitalWrite(ssrPin, HIGH);
  delay(2000);
  digitalWrite(ssrPin, LOW);
  delay(1000);
}

実質の手間はDCのLチカとほぼ変わらないけど, ACのデバイスだけあって, なんか派手で楽しい.
