heart rate monitor

単極誘電心電モニターをテスト.

switch scienceの(sparkfanの)これ
https://www.switch-science.com/catalog/1969/

sparkfunのhow toはここ
https://learn.sparkfun.com/tutorials/ad8232-heart-rate-monitor-hookup-guide

processingとarduinoのcodeは,
sparkfunのgit
https://github.com/sparkfun/AD8232_Heart_Rate_Monitor

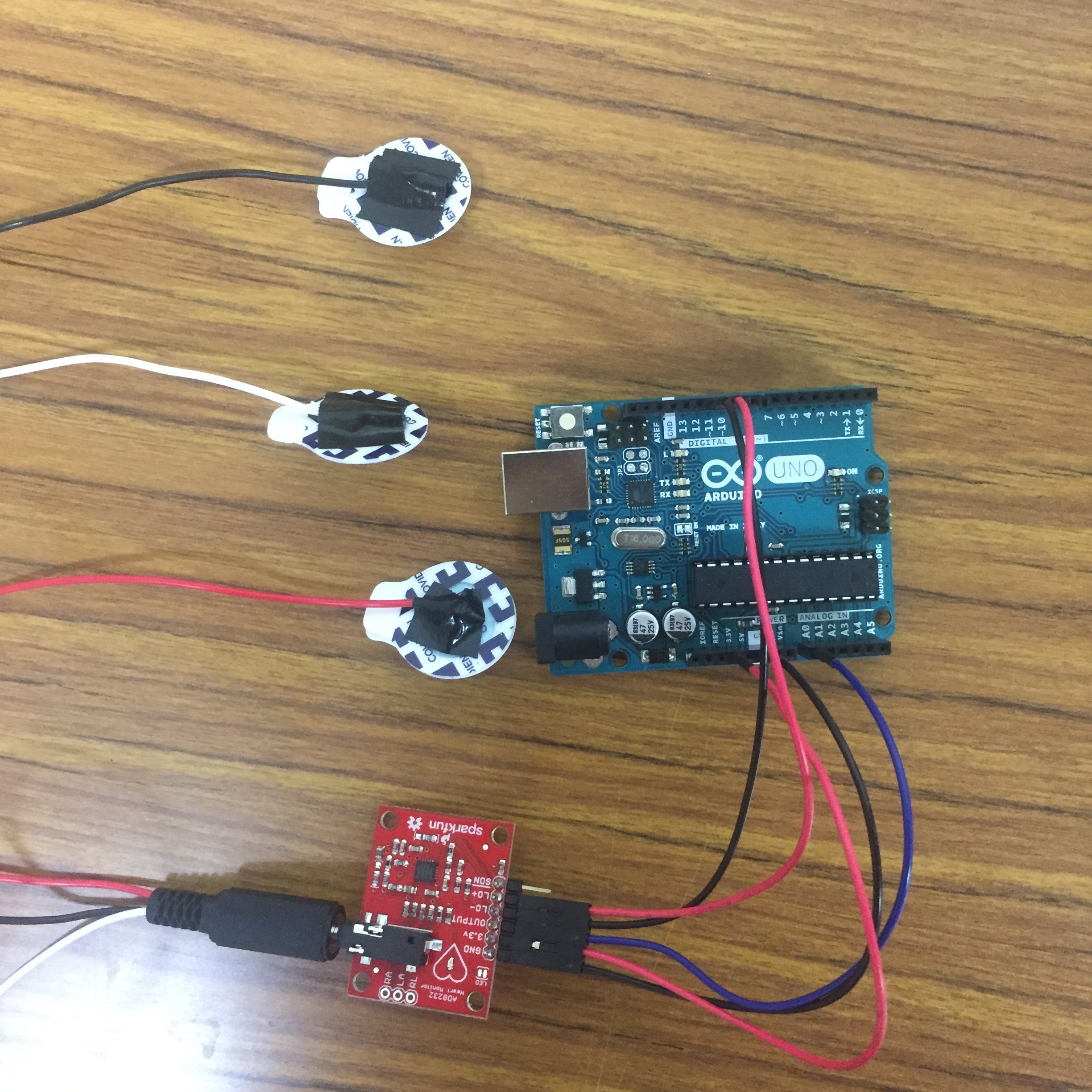

実装


ジャンパを接続するだけ.

あとは, パッド側も作成して終わり.

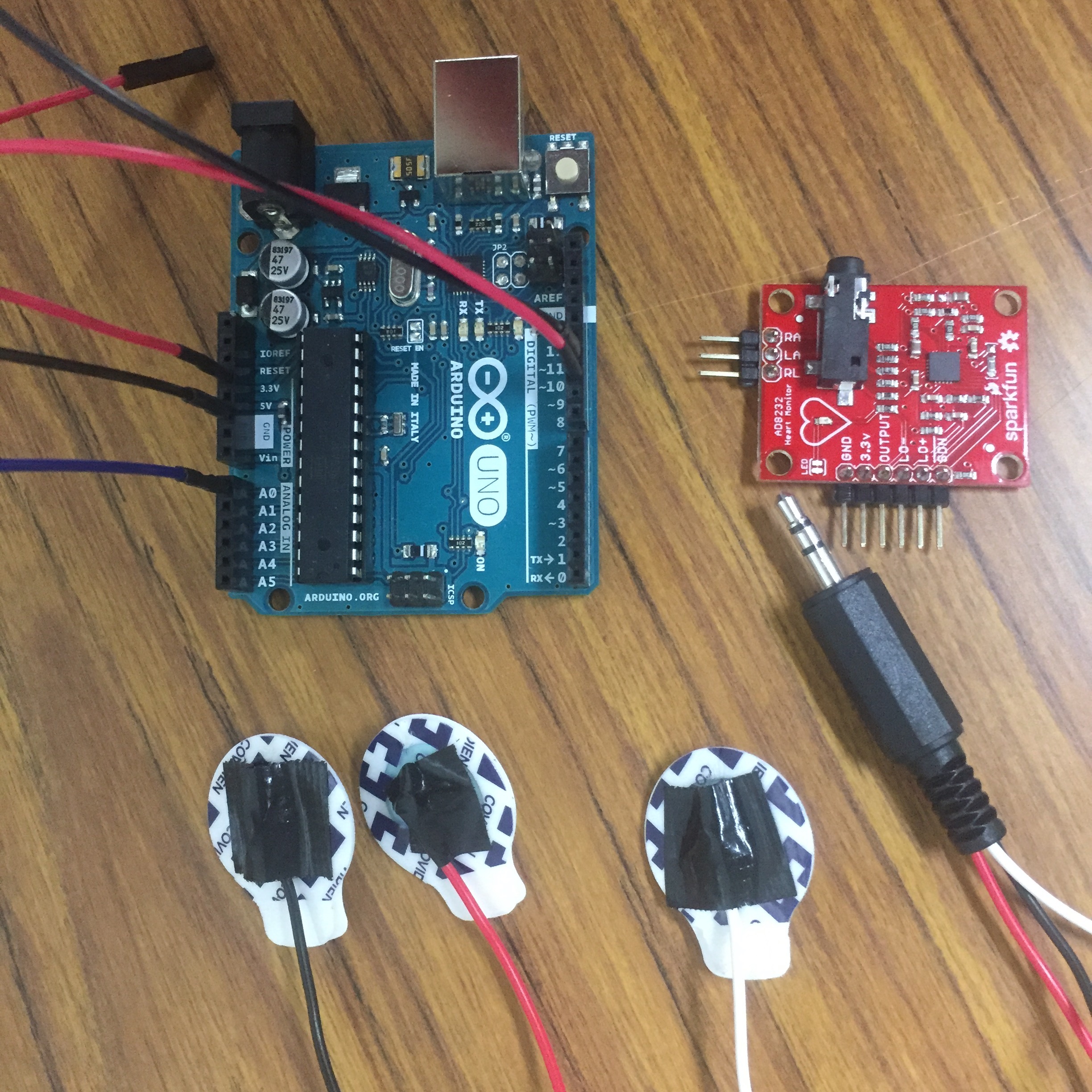

今回はミニステレオ端子で
GND: 黒
L? : 赤
R? : 白
で接続した.


身体のどこに付けるかはsparkfunのページを見ながら.


(見苦しいカラダ…)

result

挙動はこんな感じ.
https://youtu.be/V_6aSN70r90

  • パッドの付け方なのか
  • 接触の感度なのか
  • カラダの姿勢の悪さなのか,

は, わからないけど, セッティングに手間取ることもしばしば.
心臓を取り囲む様に設置すれば, 概ね良い気がする.

ノイズが大きくなることもあるけど, 光で血管を見る心拍モニタ寄りは精度が良い気がする.
どう組み込むかな.
